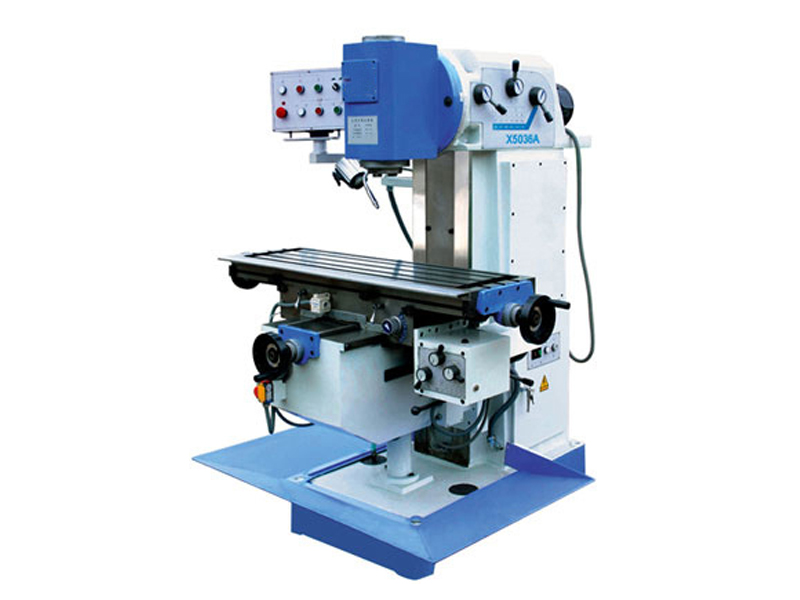

X5036A立式铣床

主要参数：

型号	X5036A立式铣床
主轴锥孔锥度	7：24 ISO50
主轴端面至工作台面距离（mm）	60-440
主轴中心至床身垂直导轨面距离(mm)	360
主轴转速范围(r/min)	60-1690（12级）
立铣头回转角度(°)	±45°
工作台尺寸(mm)	1500×360
工作台行程（纵向/横向/垂向）(mm)	1000/320/380（460）
工作台纵/横向机动进给速度(mm/min)	15-370（8级）540（快）
工作台垂向机动升降速度(mm/min)	590
工作台T型槽数/宽度/间距(mm)	3/18/80
主传动电动机功率(kw)	4
工作台机动进给电动机功率(w)	750
升降台升降进给电动机功率(w)	1100
冷却泵电动机功率(w)	90
冷却泵流量(升/分)	25
机床净重/毛重(kg)	2200/2300
外形尺寸(mm)	2220×1790×1980



X5036A立式铣床是一种通用金属切削机床。本机床的主轴锥孔可直接或通过附件安装各种圆柱铣刀、成型铣刀、端面铣刀、角度铣刀等刀具，适用于加工各种零部件的平面、斜面、沟槽、孔等，是机械制造、模具、仪器、仪表、汽车、摩托车等行业的理想加工设备。

X5036A立式铣床铣头可在垂直平面内顺、逆时针调整±45°；X5036A立式铣床主轴采用能耗制动，制动转矩大，停止迅速，可靠；X5036A立式铣床X、Y、Z三方向机动进给；X5036A立式铣床X、Y、Z三方向导轨副超音频淬火、精密磨削；X5036A立式铣床手动润滑装置可对丝杠及导轨进行强制润滑。

结构特点：

采用矩型导轨刚性好、稳定性强；

工作台及导轨面高频淬火；

工作台X、Y均为齿轮传动自动进给，Z向为电动升降。
