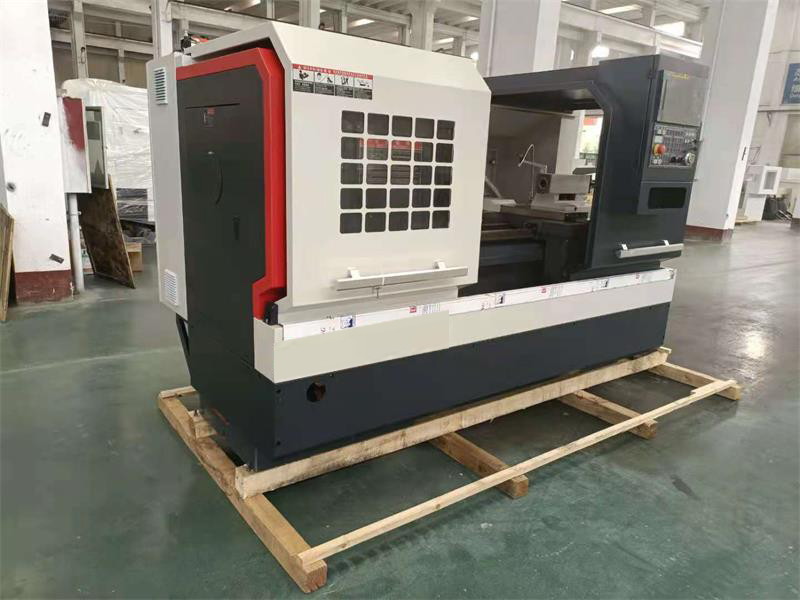

CAK6150数控车床

CAK6150数控车床

CAK6150数控车床是我公司利用技术研制、加大主轴孔、齿轮多极变速数控车床(36-1400转/分钟)。
1、可自动车削各种回转表面,如圆柱面、圆锥面、特形面等,并能进行切槽、车螺纹、镗、铰、钻加工,效率高,适用性强。可以广泛用于机械行业及其他行业,特别适合于有色金属多品种批量零件车削加工。
2机床精度高,系统最小设定单位0.001mm,X轴重复定位精度0.010mm,Z轴重复定位精度0.012mm。主轴轴承采用哈尔滨BEARING高精密度双滚珠轴承,主轴箱齿轮全部超音频淬火、精密磨齿,精度高,噪音低。
3、床身导轨经超音频淬火后数控精磨,硬度高,刚性好,精度更高。床头、导轨、床鞍、拖板尺寸加厚,强度增大。
4、滚珠丝杆采用整体内循环丝杆,配对角接触球轴承支承并预紧。导轨、丝杆等采用集中自动润滑,具有运动灵活、减少热变形、精度稳定的特点。
5、电动刀架有四工位立式、六工位卧式,采用精密齿盘定位,重复定位精度高。
6、尾架采用偏心轮自锁机构加螺纹锁紧,更快捷更紧固。尾座套筒内有防止钻头旋转的装置,有效的保护了尾座部件。
7、数控系统采用北京凯恩帝KND1Ti,广数GSK-928TE等国内著名产品,可选用混合式步进电机驱动或交流伺服电机驱动,也可根据用户要求选配其它系统,如:北京KND1000T,GSK980TB,GSK980TD,华中世纪星18i、21TB,西门子801S,西门子802C,FANUCoi等。以上系统易于操作,特别适用于复杂零件或对精度高的大批量零件的加工。
8、用户可根据自己产品的特点选用变频调速,液压卡盘,液压尾座,电动卡盘,手持式电子脉冲手轮等,
9、该系列数控车床操作方便,性价比非常高,投放市场十年来倍受客户青睐。
10、该系列数控车床也是教学机床的首选,普遍用于教学实验室。

技术参数

Specifications

单位

CAK6150  CAK6150B  CAK6150C

床身上最大回转直径

Max.Swing over bed

mm

500

拖板上最大回转直径

Max.swing over cross slide



280

最大加工长度

Max.Processing length

mm

1000

主轴锥度

Spindle taper



MT6  (B:Ø90 1:20 )  [C:Ø113 1:20 ]

卡盘规格

Chuck size

mm

C6  (B:D8)  [C:D8]

主轴通孔直径

Spindle bore

mm

52  (B:80)  [C:104]

主轴转速3档

(可选自动变速)

Spindle speed3 steps

(auto change gear)

rpm

21-1500(I:21-150,II:66-500,III:162-1500)

尾座套筒行程

Tailstock sleeve travel

mm

150

尾座套筒锥度

Tailstock sleeve taper



MT5

定位精度

Position accuracy

mm

±0.015

重复定位精度

Repositioning accuracy

mm

±0.006

X/Z快移速度

X/Z axis rapid traverse

m/min

4/6

主轴功率

Spindle motor

kW

7.5

包装尺寸

Machine dimension for 750

mm

2550*1550*1700



Machine dimension for 1000

mm

2750*1550*1700



Machine dimension for 1500

mm

3250*1550*1700



Machine dimension for 2000

mm

3700*1550*1700



Machine dimension for 3000

mm

4710*1550*1700

重量

Machine weight for 750

kg

2120/2900



Machine weight for 1000

kg

2240/3000



Machine weight for 1500

kg

2350/3200



Machine weight for 2000

kg

2740/3400



Machine weight for 3000

kg

3600/4200
